產品簡介

該產品根據國家電力行業"五防"的要求而開發研制，是一種新型、多功能的開關柜智能操控裝置，主要用于3-35KV 戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路動態模擬圖、斷路器位置指示、手車位置指示、開關狀態、接地刀閘位置指示、彈簧儲能狀態、高壓帶電指示、電磁閉鎖、溫濕度控制、語音防誤提示、人體感應、遠方/就地開關、分合閘開關、照明/儲能開關、高壓驗電、核相、自檢、RS485 和風機輸出等多項功能于一體。安裝方式采用嵌入式，通過安裝支架將其固定；用戶選用時只需提供一次系統方案圖、轉換開關接點和相應功能要求即可。

主要技術指標

■ 電 源：AC/DC85～265V，頻率50/60Hz。

■ 工作環境：溫度：-25℃～+70℃，環境相對濕度≤95%RH。

■ 海拔高度：≤3000m。

■ 抗電強度：外殼與端子間大于AC3000V。

■ 絕緣性能：外殼與端子間大于100MΩ。

■ 功 耗：≤10W 。

■ 連續工作：≥30000小時。

■ 閉鎖動作：>10000次。

■ 抗電磁干擾性能：符合IEC255－22的標準規定。

主要功能

① 模擬指示部分

A．?dāng)嗦菲鳡顟B(tài)指示( 無源觸點輸入)。

B．手車位置指示( 無源觸點輸入)。

C．彈簧儲能指示( 無源觸點輸入)。

D．接地刀閘位置指示( 無源觸點輸入)。

注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。

② 高壓帶電指示部分（符合《DL/T538-93》規定）

A．高壓A、B、C、三相LED 啟輝電壓（KV）：額定相電壓×(0.15～ 0.65)。

B．高壓A、B、C、三相閉鎖啟控電壓（KV）：額定相電壓 ×0.65。

C．閉鎖繼電器動作原理如下:

注：強制閉鎖控制電源：交流或直流220V，可保證閉鎖部分可靠工作；運行中控制電源消失，閉鎖接點不會誤動作，被閉鎖設備仍然可靠閉鎖。

③ 溫、濕度監控部分(數碼管循環顯示)

1. 兩路溫度, 兩路濕度。

2. 溫濕度傳感器斷線報警。

3. 負載斷線報警。

4. 風機輸出( 超溫報警）。

④ 驗電(核相)或自檢(選配功能)

★ 驗電功能：測試高壓是否帶電（提供驗電器）。

★ 核相功能：為高壓配電時母聯柜與其它柜體電氣電氣連接時高壓輸入同相校驗使用（不提供核相器）。

★ 自檢功能：檢驗高壓三相指示燈及開閉所功能。

注：

（1）有"★"標識的為選配功能，如需要配備此功能須在訂貨時指出。

（2） 驗電功能和核相功能使用同一插孔，因此在選用時須注明"驗電"或"核相"功能或二者兼有。

（3） 驗電和自檢功能二選一。

⑤ 數據通訊 (選配功能, 不提供上位機軟件)

A．通訊方式：RS485。

B．通訊協議：ModBus。

C．通訊波特率：9600bps。

D．?dāng)?shù)據格式：8 個數據位，1 個終止位，無奇偶校驗。

⑥ 轉換開關（選配功能）

A．分/ 合閘轉換開關。

B．遠方/ 就地轉換開關。

C．照明/ 儲能開關。

注：所有開關都采用插撥式結構，便于安裝，特殊開關需提供開關接點圖。

⑦ 人體感應及語音五防提示功能

A．三相高壓中任意一相帶電狀態，操作人員接近柜體正面時，語音提示"本柜已帶高壓"。

B．三相高壓中無帶電狀態，操作人員接近拒體正面時，語音提示"本柜已斷電"。

C．接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示"請分接地開關"。

D．?dāng)嗦菲骱祥l狀態，誤將小車從試驗位置推至工作位置時，語音提示"請分?jǐn)嗦菲?quot;。

E．接地開關合閘狀態、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示"請分接地開關，請分?jǐn)嗦菲?quot;。

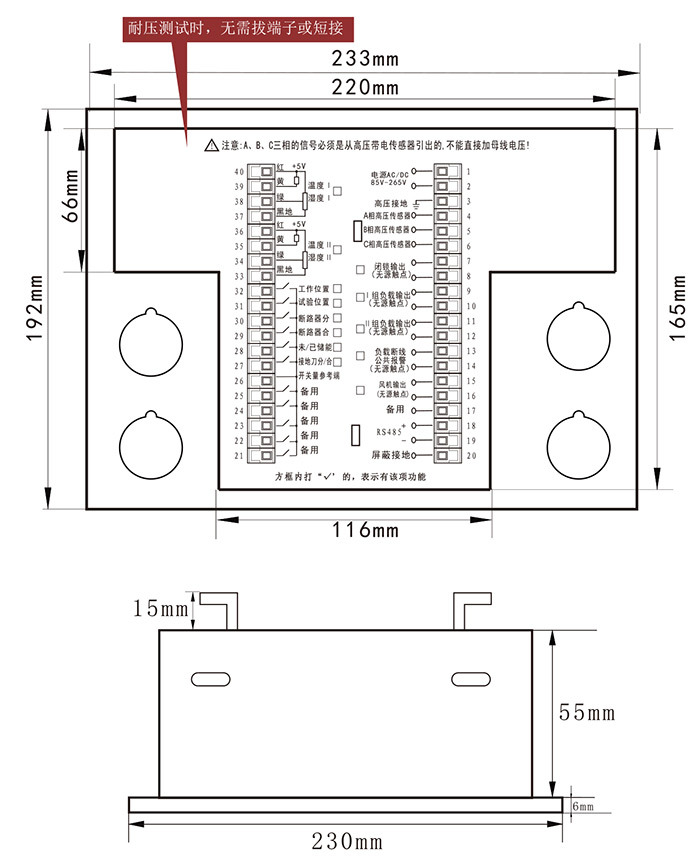

安裝及使用說明

■ 外型尺寸：233mm（寬） × 192mm （高） × 70mm（深）。

■ 開孔尺寸：220mm（寬） × 165mm（高）。

■ 安裝固定方式： 采用嵌入式，通過安裝支架將其固定在面板上。
